点击图片查看原图

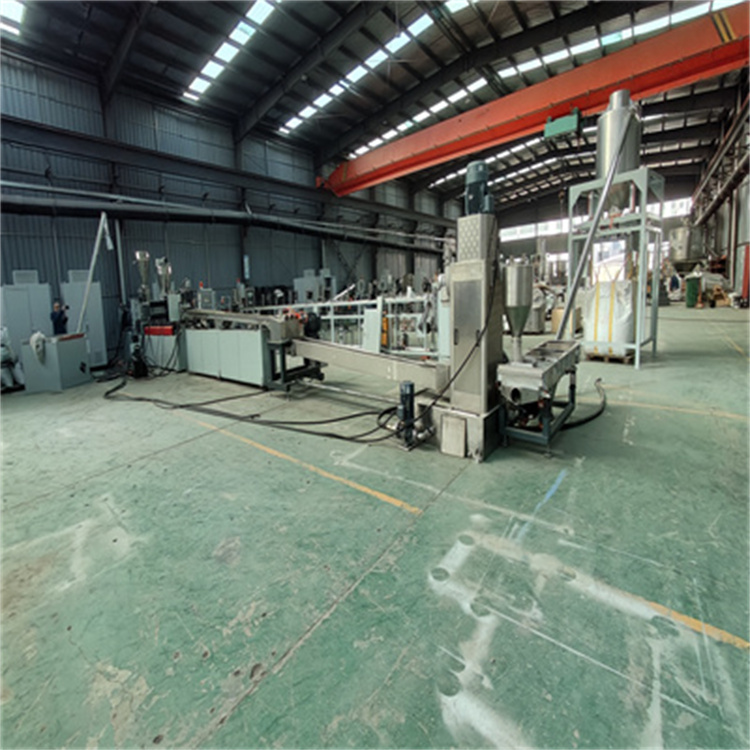

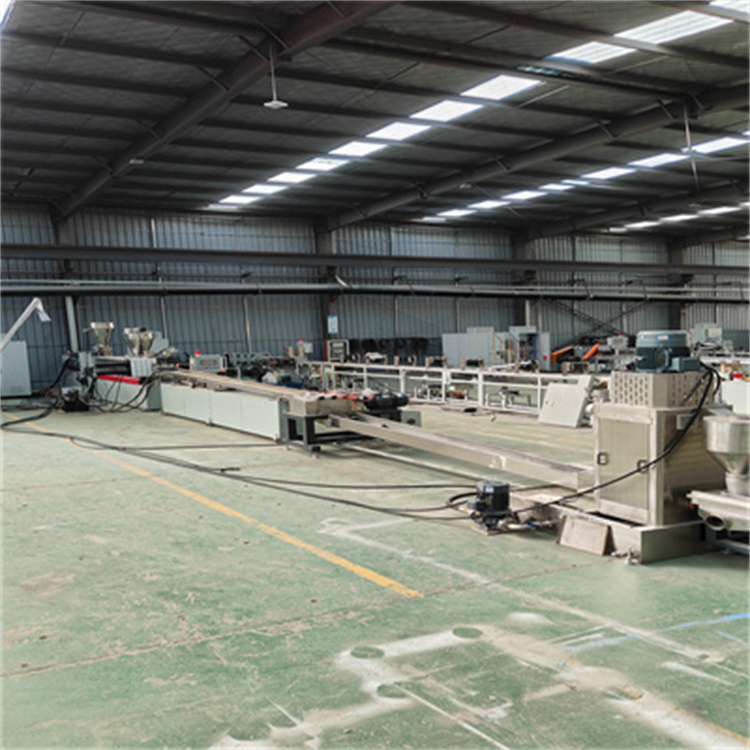

机型型号 温度参数（区段控温/℃） 小时产量 适配场景
65D双螺杆 进料段230-240、熔融段260-270、均化段265-268、机头260-262 300-500kg 中小批量代加工、初创企业试产
75D双螺杆 进料段235-245、熔融段262-272、均化段266-269、机头261-263 500-800kg 常规批量生产、纺织再生原料加工
85D双螺杆 进料段240-250、熔融段265-275、均化段267-270、机头262-265 1.0-1.2吨 大规模代加工、外贸订单生产
95D双螺杆 进料段245-255、熔融段268-278、均化段268-272、机头263-266 1.2-1.5吨 大型再生工厂、高产能需求场景
注：所有机型温控精度均≤±1℃，真空度统一控制在-0.08~-0.09MPa，保障成品颗粒品质。
1. 原料配比：PET涤纶破布粉碎料（95%）+ 再生PET增粘剂（3%）+ 抗氧剂（1%）+ 除味剂（1%），减少纺丝时的断丝、异味问题。
2. 温度微调：若用于生产高档纺织纤维（如运动服长丝），熔融段温度可提高2-3℃（267-278℃），提升物料流动性，让纺出的纤维更顺滑。
3. 螺杆转速：搭配产量调整，65D机型设300-400r/min、95D机型设250-350r/min，避免转速过高导致PET降解，影响纤维强度。
尼龙塑料代加工_化纤破布回收料代加工http://www.bsjdl.com/sell/show.php?itemid=36408
化纤破布回收造粒代加工_PET涤纶再生料代加工http://www.bsjdl.com/sell/show.php?itemid=36409
PET涤纶再生料代加工_涤纶再生料代加工http://www.bsjdl.com/sell/show.php?itemid=36410
涤纶再生料代加工_化纤破布回收造粒代加工http://www.bsjdl.com/sell/show.php?itemid=36411
